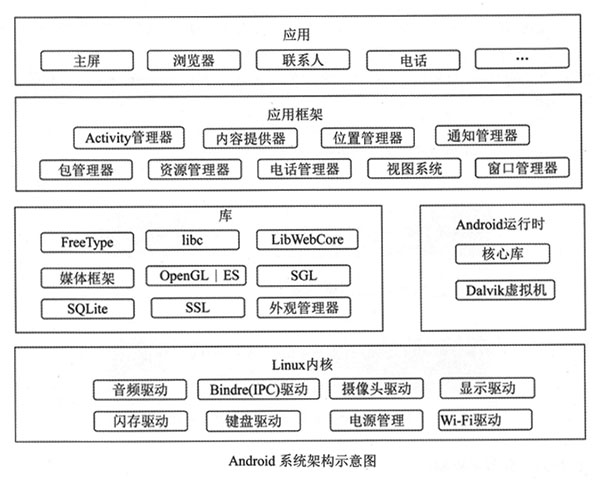

层次

说明

1

应用程序层

Android平台不仅是系统，也包含许多应用程序，如短信客户端程序、电话拨号程序、图片浏览器、Web浏览器等。

2

应用程序框架层

核心应用程序基于本层实现核心功能。开发者可以直接使用组件来进行快速开发或个性化拓展。

①Activity Manager（活动管理器）：管理各程序生命周期及导航回退功能

②Content Provider（内容提供器）：使不同程序之间存取或者分享数据

③Location Manager（位置管理器）：提供位置服务

④Notification Manager（通知管理器）：在状态栏中显示自定义提示信息

⑤Package Manager（包管理器）：Android系统内的程序管理

⑥Resource Manager（资源管理器）：提供应用程序使用的各种非代码资源，如本地化字符串、图片、布局文件、颜色文件等

⑦Telephony Manager（电话管理器）：管理所有移动设备功能

⑧View System（视图系统）：构建应用程序的基本组件

⑨Window Manager（窗口管理器）：管理所有窗口程序

3

系统运行库层

系统库

连接应用程序框架层与 Linux 内核层

①FreeType：提供点阵字与向量字描绘与显示

②Libc：标准 C系统函数库（定制）

③LibWebCore：Web浏览器引擎，驱动Android浏览器和内嵌web视图

④Media Framework：多媒体库，支持多种常用音频、视频格式录制和回放

⑤OpenGL|ES：3D绘图函数库

⑥SGL：底层2D图形渲染引擎

⑦SQLite : 小型关系型数据库引擎

⑧SSL：通信过程中实现握手

⑨Surface Manager：负责显示与存取操作间互动、2D绘图与3D绘图显示合成

Android

runtime

核心库：提供Java API 中大多数功能和Android核心API。

Dalvik虚拟机：每个Android 程序都运行在自己的Dalvik虚拟机实例中。注意：不是编译后的字节码，而是dex格式的中间码。

4

Linux内核层

提供进程管理、内存管理、文件系统管理、设备驱动程序等操作系统的基本功能

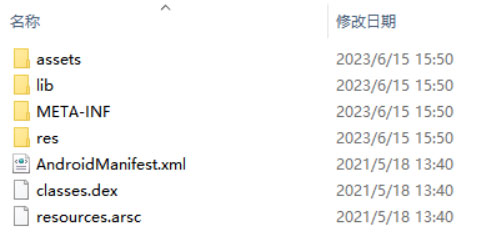

文件夹/文件

说明

备注

1

assets

静态资源文件(图片，视频等)

不会被编译，支持任意深度子目录。

访问时依赖AssetManager类

2

lib

.so库、系统库、开发者打包库

加密token生成方式放在.so文件。

根据CPU型号不同，分为ARM，ARM-v7a，MIPS，X86目录

3

META-INF

应用签名信息

签名验证APK文件完整性

打包APK时，计算APK包中所有文件的完整性，保存到本目录

安装APK时，根据META-INF目录校验APK完整性，确保每个文件都不会被篡改。

包含文件：

①CERT.RSA：用于签名的公钥证书

②CERT.SF：各文件摘要，确保完整性

③MANIFEST.MF：存储元数据（签名算法、证书及签名有关信息）

4

res

资源文件（静态文本，图片，关键资源） 汉化

编译后映射到Android工程.R文件中，生成对应ID。

调用方式：R.id.filename

子目录：

①anim存放动画文件；

②drawable目录存放图像资源；

③layout目录存放布局文件；

④values存放特征值；

⑤colors.xml存放color颜色值；

⑥dimens.xml定义尺寸值；

⑦string.xml定义字符串值；

⑧styles.xml定义样式对象；

⑨xml存放xml文件。

5

AndroidManifest.xml

配置信息

开发Android应用时，需要把代码中的Activity，Service，Provider和Receiver在AndroidManifest.xml中注册，系统才能启动对应组件。还包含一些权限声明及使用的SDK版本信息等

6

classes.dex

android dalvik虚拟机可执行文件

打包时通过AndroidSDK的dx工具（合并，重组，优化、压缩class文件）将Java字节码→Dalvik字节码。

7

resources.arsc

资源索引/对应文件

根据资源ID在res目录下寻找资源

组件

作用

安全威胁

1

Activity

活动

核心组件，表示应用的一个单一屏幕，是用户与应用交互的主界面。每个 Activity 提供一个窗口，用于绘制界面和接收与用户的交互事件。

每个 Activity 都是一个独立的界面。

越权：敏感页面需要验证用户身份

拒绝服务崩溃：接受Intent传输的畸形数据

界面劫持

2

Service

服务

可以在后台执行长时间运行的任务而不需提供用户界面（即使用户已离开应用）。

用来处理不需要与用户交互而需要长期运行的操作。

分为前台服务（显示持续通知）和后台服务（应用不在屏幕显示时执行）。

提权

service劫持

消息伪造

拒绝服务

3

Broadcast Receiver

广播接收器

用来处理来自系统或应用发出的广播通知。

可以对设备启动完成、电池电量变化、短信接收等系统事件做出响应，也可以接收应用自定义的广播消息。

消息伪造和拒绝服务

拒绝服务

4

Content Provider

内容提供器

用于在不同应用程序之间共享数据。

提供了一种封装数据的方式，并通过一套标准 API 在应用之间进行数据访问。

某应用可以允许其他应用访问其数据，而不需要直接访问底层数据库或文件系统。

敏感信息泄露

SQl注入

目录遍历

数据备份

存储方式

描述

1

SharedPreferences

轻量级的数据存储方式，本质是xml文件，适合保存键值对类型的简单配置信息。

2

文件存储

应用程序可以在自己的私有区域中创建文件，其他应用无法访问

3

SQLite数据库

轻型的关系型数据库，适合存储结构化数据

4

ContentProvider

提供了一种统一的通过Uri实现数据操作的方式。

content://hx.android.text.myprovider/name

5

网络存储

调用WebService返回的数据或是解析HTTP协议实现网络数据交互
